三亚中法供水有限公司荔枝沟水厂原水通过两条原水渠分别连接赤田水库
及水源池水库。其中始建于1979年的水源池水库–荔枝沟水厂由毛石砌成的原
水渠长度约13公里。由于原水渠经过近40年的使用后，其涵道内会有一定量的
集砂，影响了渠道输水液位，沿途也有大量树木根系生长进入涵道内，从而阻碍
水流速度，造成原水流速减慢。
该原水渠其输水能力的大幅下降直接影响进入荔枝沟水厂的原水量，荔枝沟
水厂原水严重短缺。
为了提高原水涵道的水流速度增加原水供应量，本项目设计在水源池水库原
水进入荔枝沟水厂涵道处安装推流设备，尝试采用净水厂几乎无人使用的回流泵
以便提高涵道水流速度增加原水量。
通过实时监测水库原水供应信息，调整推流泵运行频率，最大限度利用原水，
进而提高水厂原水处理量。通过记录、分析水厂生产数据，该推流泵的应用取得
了十分可观的经济效益。
二、项目及创新性描述
根据水源池至荔枝沟水厂原水渠输水量选择QJB–W7.5型推流泵作为推流
设备，按原水渠吸水池管道结构设计推流泵安装结构，绘制系统平面图及局部安
装图、电气控制系统图。
本设计安装的推流泵系统包含：推流泵，提升支架系统，自耦系统，电气控
制系统。将泵体配套导杆安装在池壁上固定形成支撑，推流泵采用导杆自动结合
就位固定方式。使用滑行导杆支架的安装方式使推流泵可方便的进行升降，检查
或维修人员无需进入池底。
本项目于2018年8月13日投产，经1个多月的运行设备处于稳定状态。通
过实时监测水库原水供应信息，调整推流泵运行频率，最大限度利用原水，进而
提高水厂原水处理量。通过记录、分析水厂生产数据，该推流泵的应用取得了十
分可观的经济效益。
三、项目实施方案
本项目根据水源池至荔枝沟水厂原水渠输水量（水源池水库最大原水量
Q=1400m3/h做为水泵选型流量的参考依据）选择QJB–W7.5型推流泵作为推流
设备，按原水渠吸水池管道结构设计推流泵安装结构，绘制系统平面图及局部安
装图、电气控制系统图。
本项目推流泵系统包含：推流泵，提升支架系统，自耦系统，电气控制系统。
将泵体配套导杆安装在池壁上固定形成支撑，推流泵采用导杆自动结合就位固定

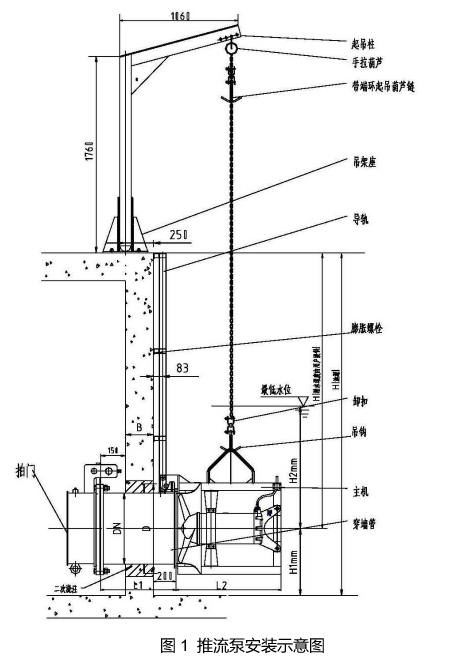

方式。推流泵安装示意图如如1所示。
推流泵用于输送原水提高原水渠流速，可提升支架系统便于泵体固定也有利
于检修时提升泵体至水面，水泵的全部重量以及泵送时产生的推力全部作用在对
接的出口管路法兰上。自耦系统用于耦合推流泵出口法兰面与管道入口，提升推
流泵工作效率。
使用滑行导杆支架的安装方式使推流泵可方便的进行升降，检查或维修人员
无需进入池底。
所选用水泵叶轮为不锈钢制造，叶轮采用无阻塞，防缠绕结构形式，通过固

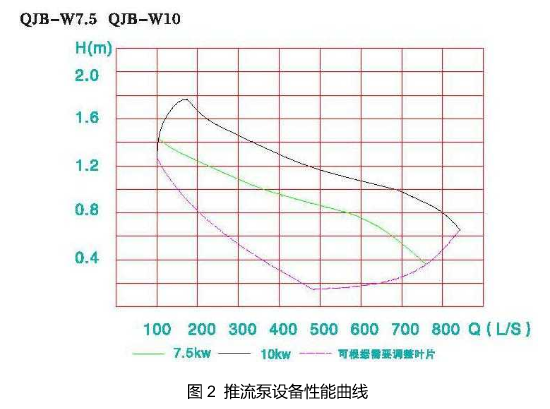

体颗粒直径可达100mm，同时具有自清洁，免震动功能。水泵设备性能曲线如图
2所示。

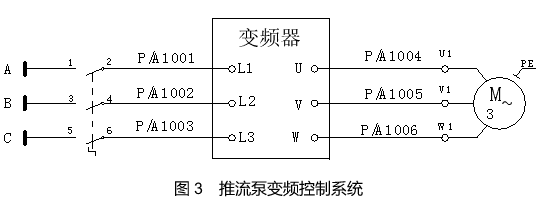

电气系统为推流泵提供可变频率的供电运行方式。推流泵控制系统示意图如
图3所示。
四、项目经济效益分析
本项目于2018年8月13日投产，经1个多月的运行设备处于稳定状态。

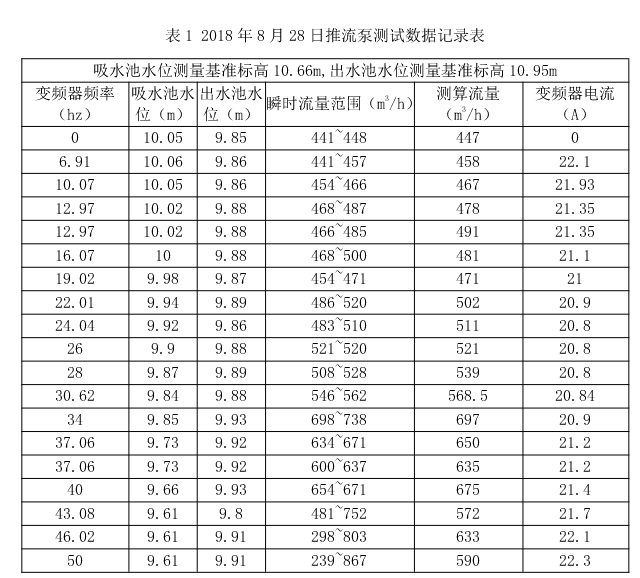

2018年8月28日通过对推流泵应用效果进行详细测试，得出以下测试结果。
测试数据见表1。
由测试数据分析得出以下结论：在水库原水供应不变的情况下，推流泵运行
频率在34-40Hz时，进入反应池处理的原水量达到最大值。在开启推流泵较没开
启推流泵时原水流量能增加250m3/h。

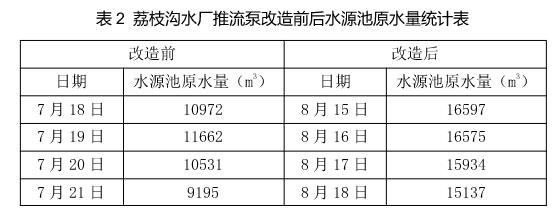

收集统计荔枝沟水厂在新装推流泵改造应用前（7月18日至27日）及下月
同期推流泵改造应用后（8月15日至27日）水源池原水量数据如表2所示。
通过数据表可以直观的看到，安装推流泵后荔枝沟水厂水源池原水量日均提
高3954m3。按日均提高原水供应量计算，单月可提高原水供应量约12000m3，
经济效益十分明显。
在后续项目的实际应用中，通过实时监测水库原水供应信息，调整推流泵运
行频率，则可以实现最大限度利用水库供应的原水，进而提高水厂日常原水处理
量，取得更为明显的经济效益。
供水部周景
2018年10月
